HGTU Yatay Yerçekimli Askı Halatları Neden Sık Sık Kırılıyor? Kök Neden Analizi ve Pratik Kontrol Listesi

2026-07-08 0 bana mesaj bırak

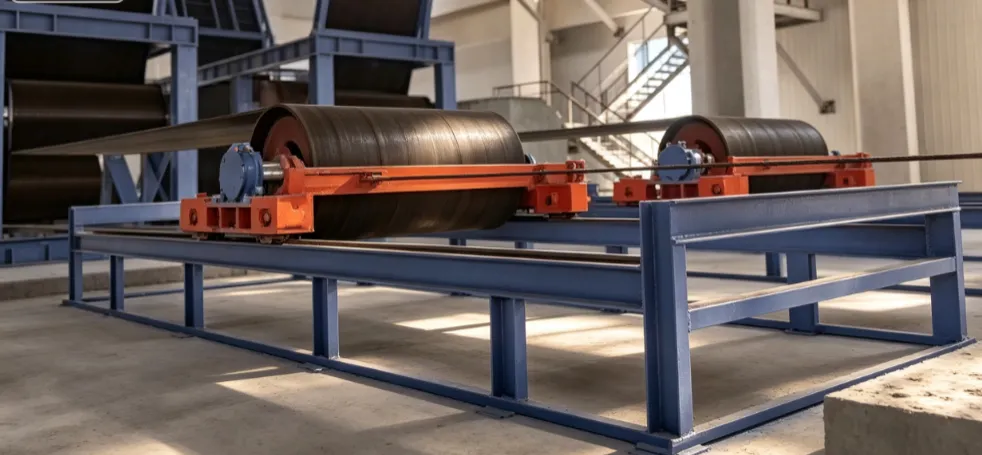

Horizontal Gravity Take-up (HGTU)

Ağır hizmet tipi dökme malzeme taşıma sistemlerinde ani bir tel halat kopmasıYatay Yerçekimi Alma (HGTU)son derece tehlikelidir. Birkaç ton ağırlığındaki bir karşı ağırlığın beklenmedik şekilde düşmesi, yalnızca pahalı ve plansız arıza sürelerine yol açmakla kalmaz, aynı zamanda felaket düzeyinde güvenlik riskleri de oluşturur. Bu tel halatlar neden bu kadar sık kırılıyor? Aşağıda arızanın 7 temel nedeni ve yerinde sorun giderme için pratik bir kontrol listesi bulunmaktadır.

A.7 Yatay Yerçekimi Kaldırmalarında Tel Halat Arızasının Temel Nedenleri (HGTU)

1.Bükme Yorulma Arızası

Tel halatYatay Yerçekimi Alma (HGTU)çalışma sırasında tekrar tekrar makaraların üzerinden geçerken karmaşık değişken gerilimlere maruz kalır.

Not: İç damarlı teller genellikle dış tellerden daha hızlı aşınır. Bu bozulma yapının derinliklerinde meydana gelir ve temel yüzey incelemeleri sırasında yapının oldukça gizlenmesine neden olur.

2. Optimumun altındaki Kasnak-Halat Çapı Oranı (D/d Oranı)

Küresel mühendislik standartları (CEMA gibi), makara adım çapının nominal halat çapına (D/d) oranının en az 20:1 ila 40:1 olması gerektiğini belirtir. Küçük boyutlu makaralar tel halatı aşırı dar bir yarıçapa zorlayarak bükülme yorgunluğunu katlanarak hızlandırır.

3.Yetersiz Güvenlik Faktörü ve Gerilim Anomalileri

Dökme malzeme taşıma konveyörlerindeki tel halatların çekme güvenlik faktörü hiçbir zaman 5,5'ten düşük olmamalıdır. Tersine, yetersiz gerginlik, başlatma veya kapatma sırasında bandın gevşemesine neden olarak, halatın kopmasına neden olan çok büyük dinamik şok yükleri oluşturur.

4.Mekanik Aşınma ve İç Aşınma

Tel halat arasında sürekli sert sürtünmeYatay Yerçekimi Alma (HGTU)ve aşınmış makara olukları veya yanlış hizalanmış saptırıcı makaralar, metalik kesit alanını sürekli olarak azaltır ve genel yük taşıma kapasitesinden ödün verir.

5.Zorlu Ortamlarda Korozyon

Nemli, açık ocak veya kimyasal açıdan agresif madencilik ortamlarında nem ve aşındırıcı elementler metal yüzeyde oyuklanma korozyonuna neden olur. Bu sadece yük taşıyan alanı azaltmakla kalmaz, aynı zamanda yorulma çatlamasını hızlandıran ciddi gerilim yoğunlaşma noktaları da yaratır.

6.Yetersiz Yağlama

Yüksek nüfuzlu tel halat yağlayıcıları düzenli olarak uygulanmadığında, iç çelik teller yük altında şiddetli kuru sürtünmeye maruz kalır, bu da yoğun lokal ısı, mikro kaynak ve hızlı halat bozulmasına neden olur.

7. Şiddetli ve Sık Gelen Şok Yükleri

Konveyörün ani başlatılması, acil frenleme dizileri veya kanallarda ani malzeme sıkışması, anlık en yüksek gerilimlere neden olur. Bu geçici şok yükleri kolayca gerçek kırılma mukavemetinin ötesine geçebilir.Yatay Yerçekimi Alma (HGTU)tel halat.

B.Bakım Mühendisinin Saha Kontrol Listesi

Muayene Öğesi	Endüstriyel Standart ve Teknik Şartname	Önem ve Amaç
Kapsamlı Periyodik Muayene	Kombine Görsel ve Dokunsal Denetim	Ani halat kopmasını önlemek için kırık tellere, oyuk korozyonuna ve lokal deformasyona odaklanın
Dış Çap Kaybı Ölçümü	%10Gerçek aşınma çapı kaybı < %10	ISO 4309'a göre çaptaki azalma ≥ %10 ise halat derhal değiştirilmelidir.
Kasnak Çapı Doğrulaması	D/d oranı ≥ 20:1 (30:1 önerilir)	Kasnak çapının arttırılması tel halatın servis ömrünü önemli ölçüde uzatabilir
Güvenlik Faktörü Doğrulaması	Güvenlik faktörü ≥ 5,5	Tel halatın doğrulanmış mukavemetinin normal çalışmanın yanı sıra başlatma ve kapatma koşullarını da karşılamasını sağlar
Standart Yağlamanın Uygulanması	Yüksek nüfuzlu özel tel halat gresi	İç sürtünmeyi en aza indirir ve nemi dışarıda tutar. Yağlama temel bir bakım görevidir
Makaraların ve Kılavuz Şutun Muayenesi	Yiv aşınması ve yanlış hizalama olup olmadığını kontrol edin	Oluk deformasyonu (örneğin V şeklinde aşınma) tel halatın sıkışmasına neden olacak ve eksantrik aşınmanın hızlanmasına yol açacaktır.
Toplama Taşıma Takibi	Seyahat yolunun herhangi bir mekanik sıkışmadan tamamen arınmış olduğundan emin olun	Mekanik sıkışma, tel halatın tasarım yükünün birkaç katını taşımaya doğrudan zorlayacaktır.
Operasyonel Logların Oluşturulması	Kurulum tarihlerini, kopuk kablo sayımı ilerlemesini ve değiştirme aralıklarını kaydedin	Teknik ekibin döngüsel kalıpları belirlemesine ve tahmine dayalı bakımı uygulamasına olanak sağlar

C. Sonuç ve Uzman Önerileri

1. Sık sık tel halat arızasıYatay Yerçekimi Alma (HGTU)Sistemler nadiren rastlantısal bir kazadır; tipik olarak hatalı ilk seçimin (küçük kasnaklar ve yetersiz güvenlik faktörü gibi) ve uygun rutin bakım eksikliğinin birleşik sonucudur.
2. Yüksek kapasiteli, ağır hizmet tipi madencilik konveyörleri ve çekirdek bileşenleri konusunda derinlemesine uzmanlaşmış profesyonel bir üretici olarak Baoding Ruileier Konveyör Ekipmanları İmalatı Co., Ltd., küresel madencilik müşterileri için toplama sistemlerini optimize etmeye kendini adamıştır. Biz şunları sağlıyoruz:

· Alma sistemi stres doğrulaması ve yorulma değerlendirmesi

· Yüksek uyumluluk seçimi ve eşleştirilmesi

tel halatlar ve makara bileşenleri

·Gerdirmenin Tam Yaşam Döngüsü Hakkında Teknik Danışmanlık

Cihaz Montajı

Konveyörünüzde tel halat kopma sorunları yaşanıyorsa lütfenRui Le'erÜcretsiz teknik değerlendirme ve özelleştirilmiş çözümler için Uluslararası Teknik Servis Ekibi.
